Résistances à haute tension non inductrices de diviseur de basse précision de TCR
Structure :
1.Screen l'impression, film de résistance a imprimé la couche avec l'épaisseur des dizaines de microns, agglomérées à la température.
La matrice est l'oxyde d'aluminium de 95% en céramique, avec la bonne conduction thermique et la haute résistance mécanique.
Le film de résistance avec la boue de ruthénium de métal précieux, avec les propriétés électriques stables.
processus 2.Technological : résistance d'impression de résistance d'agglomération d'électrode d'impression d'électrode agglomérant l'impression moyenne
agglomération moyenne, puis ajustement de résistance, soudure, encapsulation et d'autres processus.
Caractéristiques :
1.High précision, coefficient de basse température, diviseur à haute tension de précision ;
2.Submerged en pétrole diélectrique ou résine époxyde pour les meilleurs résultats d'utilisation ;
2.Non-Inductive, tension à hauteur de résistance, petite taille, puissance élevée, longue durée, résistance d'humidité, de forte stabilité ;
les terminaux 3.Leading boulonnent des montures de /screw ;
Caractéristiques :
| Représentation Charactertics |
|
| Essai |
États d'essai |
Résultats d'essai |
| Tolérance de résistance |
Tension de essai ≤3V, température ambiante 25℃ |
B--C--D---F---G---J--K |
| Coefficients de température |
R0 : Valeur de résistance de la température ambiante (T0)
R1 : Valeur de résistance de la température ambiante T0+100℃ (T1) |
±15~±1000PPM/℃ |
| Surcharge de courte durée |
5 fois ont évalué la puissance pendant 5 secondes, mais pas avec 1,5 fois Umax |
△R≤± (0.2%+0.1Ω) |
| Résistance d'isolation |
C.C 1000V |
≥10GΩ1Min |
| La vie de charge |
à la tension évaluée, 90 "ON" minimum, 30 "OFF" minimum, 1000hours total |
△R≤± (0.5%+0.1Ω) |
| Résistance d'humidité |
Temp. : 40±2℃, humidité : 90%-95%.240hours |
△R≤± (0.4%+0.1Ω) |
| Résistance élevée de la température de /Low |
magasin - au ℃ 65 | 155 ℃ pour 2H, cycle pendant 5 fois |
△R≤± (0.2%+0.1Ω) |
| Température de fonctionnement |
-55℃~125℃ |
/ |
Applications :
Très utilisé dans l'équipement d'alimentation à haute tension, le CT médical et les machines de rayon X, l'équipement d'essai à haute tension, le bloc THT, l'équipement de vide, le diviseur de tension, le circuit à haute tension, le circuit de décharge de condensateur, le circuit à haute tension de tampon, l'équipement de protection de l'environnement, l'équipement électrostatique de dépoussiérage, le système d'alimentation, etc.

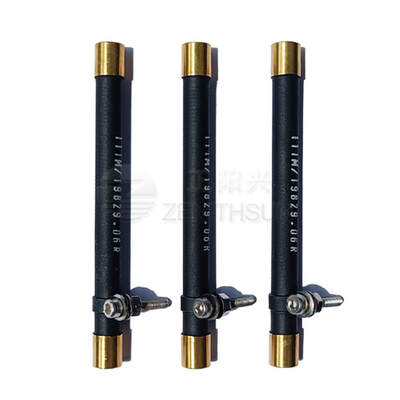

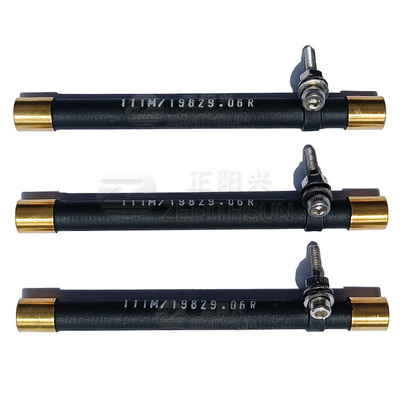

Image de produit :
