résistance bobinée de freinage plaquée de métal mince de décennie de résistances de puissance élevée du profil 800W
Structure
puissance 1.High et petit dans la taille, produits préférés pour l'industrie de commande de convertisseur de fréquence, servo et numérique.
2.Can soit employé avec le dispositif de refroidissement.
3.Ultra-thin résistances logées en aluminium, produits préférés pour l'industrie de commande de convertisseur de fréquence, servo et numérique.
puissance 4.With et petit élevés dans la taille, résistance de forte stabilité, à l'impact et installation facile ; Bonne fiabilité et cohérence élevée.
Caractéristiques
1.Durable, résistant aux vibrations, absorbe la chaleur bien et le coefficient de basse température avec la variation de résistance directement proportionnelle.
La série 2.ASZ s'est avec succès appliquée pour le brevet national (ZL2004300866567).
3.Specification : 80W60R, 80W100R, 80W20R, 100W20R, 100W100R, 120W68R, 150W20R, 200W20R, 200W200R, 300W20R, 300W150R, 300W200R, 400W150R, 400W20R, 500W100R, 500W20R, 800W75R, 1040W50R, ect 1040W75R.
les impératifs 4.For techniques non standard et les applications spéciales faites sur commande, svp nous contactent pour discuter les détails.
5.Conforms à la norme de ROHS et à la norme sans plomb SANS PLOMB.
Spécifications
| Représentation Charactertics |
|
| Essai |
États d'essai |
Résultats d'essai |
| Tolérance de résistance |
Tension de essai ≤3V, température ambiante 25℃ |
B---D---F---G---J--K |
| Coefficients de température |
R0 : Valeur de résistance de la température ambiante (T0)
R1 : Valeur de résistance de la température ambiante T0+100℃ (T1) |
±100~±250PPM/℃ |
| Charge évaluée |
40℃, tension évaluée, 1hour |
△R≤± (3%+0.1Ω) |
| Surcharge de courte durée |
5 fois ont évalué la puissance pour 10s ; 10 fois ont évalué la puissance pour 5s ; 25 fois ont évalué la puissance pour 1s |
△R≤± (2%+0.1Ω) |
| Tension de tenue diélectrique |
2 C.A. 60s (avec fondre), fuite 2.5mA actuel de la tension +1kv de puissance évaluée de périodes ;
2 C.A. 60s (avec fondre), fuite 2.5mA actuel de la tension +2kv de puissance évaluée de périodes ; |
△R≤± (0.1%+0.05Ω) |
| Résistance d'isolation |
C.C 1000V |
50M-1000MΩ1Min |
| Résistance à la traction de terminal |
diamètre de fil ≤1.5 avec 20N, diamètre de fil ≥1.5 avec 40N,
tension terminale 20N
extrémité en acier de /stainless de fin de cuivre, 40N
|
Pas |
| Résistance de vibration |
1.5mm, 10-55-10Hz, chaque 2hours |
Aucun dommages, aucun |
| La vie de charge |
à la tension évaluée, 90 "ON" minimum, 30 "OFF" minimum, 500hours total |
△R≤± (3%+0.1Ω) |
| Choc thermique |
À 30℃, 30min, - 55℃, 15min |
△R≤± (0.5%+0.1Ω) |
| Résistance d'humidité |
Temp. : 40±2℃, humidité : 90%-95%.240hours |
△R≤± (3%+0.1Ω) |
| Essai de résistance de basse température |
magasin à -65℃±3℃ pour 2H |
△R≤± (1%+0.1Ω) |
| Essai à hautes températures de résistance |
le magasin 70 au ℃ du ℃± 2 pour 16h, relient le circuit évalué de C.C de tension pour 1s |
△R≤± (1%+0.1Ω) |
| Non-inflammabilité |
10 fois ont évalué la puissance, puissance dessus pour 5s |
sans combustion |
Applications
Très utilisé dans le convertisseur de fréquence, l'ascenseur, le levage, le bateau, le courant électrique, la soudure, l'alimentation d'énergie, l'industrie militaire, l'aviation, la génération d'énergie éolienne, la production d'électricité solaire, l'équipement d'automation, le système ferroviaire et d'autres industries.

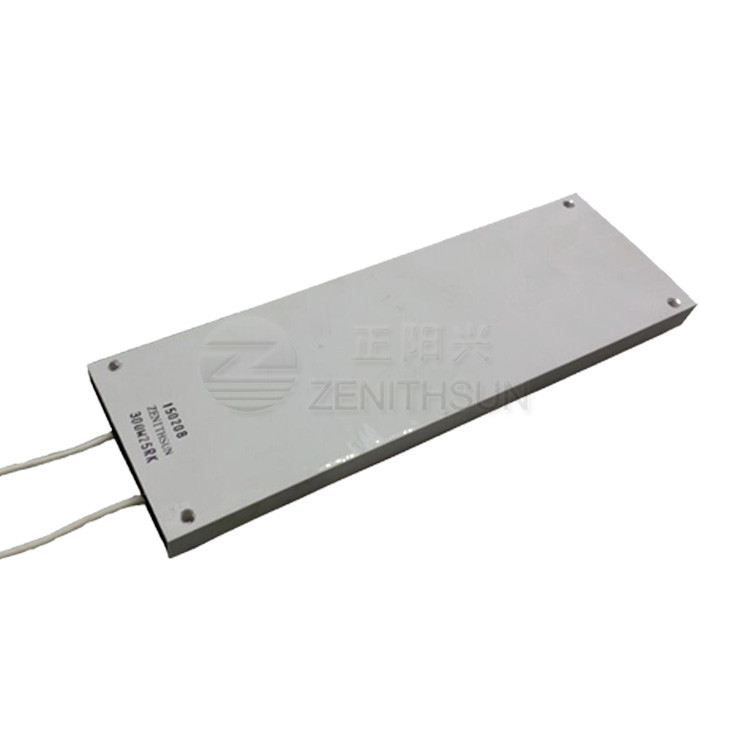

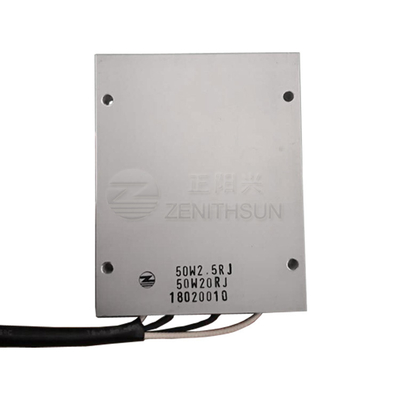

Image de produits
