Résistances de freinage à ondulation bobinées haute puissance de type peint 300 W
Structure:
1. Le tube en céramique résistant aux hautes températures est utilisé comme matrice de résistance, est enroulé avec du fil d'alliage de chrome, puis recouvert de résine haute température et ininflammable pour une protection permettant aux résistances d'avoir une meilleure apparence et chaleur effet de dissipation, après séchage naturel, cuisson à différentes températures avant Assemblée.
2. Assemblage et montage différents disponibles, ddifférents styles de supports de montage
3. Unité simple avec multi-résistance/multi-bornes également disponible ;
4.Type non inductif et variable sur les demandes ;
5.La tension de fonctionnement et la valeur de résistance nominale sont liées à la loi d'Ohm.
Traits:
1. Ces résistances conviennent comme résistance de charge, résistance de freinage, décharge de condensateur,charge résistive simulation, machines,
machines et équipements application de puissance plus élevée.
2. Dans différentes applications, appelées résistances bobinées en céramique, résistances à tube en céramique, résistances haute puissance, résistances d'ondulation, résistances de freinage, résistance de charge, résistances de décharge, résistances de charge de décharge, résistances de limitation de courant, résistances de rodage ou résistances de charge, etc.
3. La version réglable en résistance est disponible : série DSR.
4. Boîtier de résistance et banc de charge disponibles avec une puissance allant jusqu'à 2000 kW.
5. Prend en charge l'exigence de tolérance de résistance de précision.
spécification
| Caractéristiques de performances |
|
| Test |
Conditions d'essai |
Résultats des tests |
| Tolérance de résistance |
Tension d'essai ≤3V, température ambiante 25℃ |
B---D---F---G---J--K |
| Charge nominale |
40 ℃, tension nominale, 1 heure |
△R≤±(3％+0.1Ω) |
| Surcharge de courte durée |
5 fois la puissance nominale pendant 10s |
△R≤±(0.2％+0.1Ω) |
| Tension de tenue diélectrique |
2 fois la tension d'alimentation nominale + 1kv AC 60s (avec mise à la terre), courant de fuite 2,5mA ;
2 fois la tension d'alimentation nominale + 2kv AC 60s (avec mise à la terre), courant de fuite 2,5mA ; |
△R≤±(0.1％+0.05Ω) |
| La resistance d'isolement |
500V CC |
≥10GΩ1Min |
| Résistance à la traction terminale |
40N |
Non désactivé |
| Résistance aux vibrations |
1,5 mm, 10-55-10 Hz, toutes les 2 heures |
Aucun dommage, pas d'arrêt |
| Durée de vie de la charge |
à la tension nominale, 90 min "On", 30 min "Off", total 500 heures |
△R≤±(3％+0.1Ω) |
| Essais de résistance à basse température |
stocker à -65℃±3℃ pendant 2H |
△R≤±(1%+0.1Ω) |
| Essais de résistance à haute température |
stocker à 70 ℃ ± 2 ℃ pendant 16h, connecter le circuit CC de tension nominale pendant 1 s |
△R≤±(1%+0.1Ω) |
| Ininflammabilité |
10 fois la puissance nominale, mise sous tension pendant 5 s |
sans combustion |
Applications:
Largement utilisé dansConvertisseur de fréquence, ascenseur, levage, navire, énergie électrique, soudage, alimentation électrique, industrie militaire, aviation, production d'énergie éolienne, production d'énergie solaire, charge de test de générateur, équipement d'automatisation, système ferroviaire et autres industries.

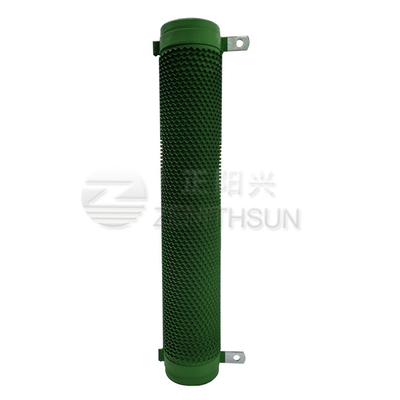

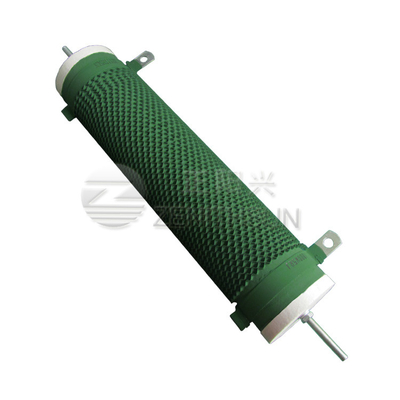

Image des produits
