Résistances de puissance haute tension refroidies à l'eau 200W 100M J Low TC
Structure :
1. Sérigraphie, couche imprimée par film résistif d'une épaisseur de dizaines de microns, frittée à température.
La matrice est composée à 95% de céramique d'oxyde d'aluminium, avec une bonne conductivité thermique et une résistance mécanique élevée.
Le film de résistance avec une suspension de ruthénium en métal précieux, avec des propriétés électriques stables.
2.Processus technologique: électrode d'impression électrode de frittage résistance d'impression résistance de frittage moyen d'impression
frittage moyen, puis ajustement de la résistance, soudage, encapsulation et autres processus.
Traits:
1. Travailler dans un environnement continu à haute tension.
2. Non inductif, résistance haute tension, petite taille, haute puissance, résistance à l'humidité, haute stabilité.
3. Matériau du plomb : embouts à boulon/vis ;
Caractéristiques :
| Caractéristiques de performances |
|
| Test |
Conditions d'essai |
Résultats des tests |
| Tolérance de résistance |
Tension d'essai ≤3V, température ambiante 25℃ |
B--C--D---F---G---J--K |
| Coefficients de température |
R0 : Température ambiante (T0) Valeur de résistance
R1 : Température ambiante T0+100℃(T1)Valeur de résistance |
±15~±1000PPM/℃ |
| Surcharge de courte durée |
5 fois la puissance nominale pendant 5 secondes, mais pas plus de 1,5 fois Umax |
△R≤±(0.2％+0.1Ω) |
| La resistance d'isolement |
1000V CC |
≥10GΩ1Min |
| Durée de vie de la charge |
à la tension nominale, 90 min "On", 30 min "Off", total 1000 heures |
△R≤±(0.5％+0.1Ω) |
| Résistance à l'humidité |
Temp. : 40±2℃, humidité : 90％-95％.240hours |
△R≤±(0.4％+0.1Ω) |
| Résistance haute/basse température |
stocker à - 65 ℃ ~ 155 ℃ pendant 2H, cycle 5 fois |
△R≤±(0.2%+0.1Ω) |
| Température de fonctionnement |
-55℃～125℃ |
/ |
Applications:
Largement utilisé dans les équipements électriques haute tension, les machines médicales CT et à rayons X, les équipements de test haute tension, l'alimentation haute tension, les équipements sous vide, le convertisseur de fréquence haute tension, le diviseur de tension, le circuit haute tension, le circuit de décharge de condensateur, le circuit tampon haute tension, équipement de protection de l'environnement, équipement de dépoussiérage électrostatique, système d'alimentation, instruments et compteurs haute tension, modulateur d'impulsions, équipement d'imagerie, etc.

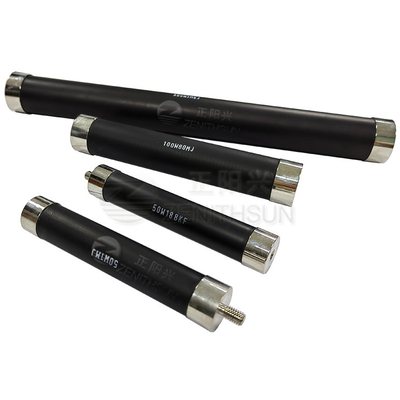

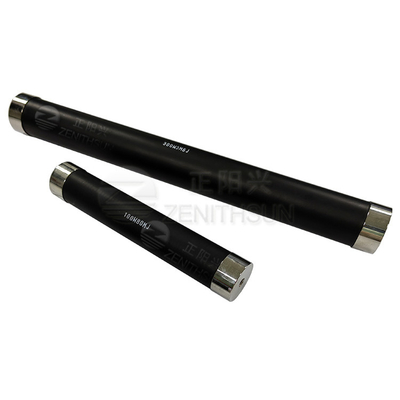

Image du produit :
