Boîtier en métal de puissance de freinage de résistance de bobinage de fil en aluminium 100W

Boîtier en métal de puissance de freinage de résistance de bobinage de fil en aluminium 100W
100W Aluminum Wire Wound Resistor Braking  Power Metal Shell Case
Boîtier en métal de puissance de freinage de résistance de bobinage de fil en aluminium 100W Boîtier en métal de puissance de freinage de résistance de bobinage de fil en aluminium 100W Boîtier en métal de puissance de freinage de résistance de bobinage de fil en aluminium 100W

Image Grand :  Boîtier en métal de puissance de freinage de résistance de bobinage de fil en aluminium 100W

Détails sur le produit:
Lieu d'origine: Shenzhen, Chine
Nom de marque: ZENITHSUN
Certification: RoHs
Numéro de modèle: ASZ4020/4026
Conditions de paiement et expédition:
Quantité de commande min: 50pcs
Prix: USD2.00-USD40.00
Détails d'emballage: cas de /wooden de cartons
Délai de livraison: 10-12 jours ouvrables
Conditions de paiement: T/T, L/C, D/A, D/P, Western Union, paypal
Capacité d'approvisionnement: 500PCS/WEEK

Boîtier en métal de puissance de freinage de résistance de bobinage de fil en aluminium 100W

description de
Puissance évaluée: 40W-150W résistance: 0.1Ω - 100KΩ
Tolérance: ±1%, ±5%, ±10% Inductance: Inductif ou non inducteur
Catégorie imperméable: IP20 Extrémités: avances volantes
Surligner:

Résistance de bobinage de fil 100 W

,

résistance de bobinage de fil en aluminium

,

résistance de freinage 100 W

Résistances de freinage bobinées de boîtier en métal de puissance en aluminium de 100 W

Structure :

1. Les composants du noyau des résistances sont constitués de matériaux isolants et résistants aux hautes températures comme le cadre des résistances, enroulés uniformément avec des fils en alliage de haute qualité.
2. Coque en aluminium métallique en pot avec une pâte électronique incombustible à haute isolation, de sorte que la coque en aluminium et les composants du noyau de résistance sont étroitement combinés en une entité solide, non affectée par l'air extérieur, les vibrations et la poussière, une stabilité élevée et une conductivité thermique.
3. La coque en aluminium est fabriquée en aluminium 6063 industriel de haute qualité, et la surface est anodisée à haute température pour obtenir une apparence attrayante et une excellente dissipation de la chaleur.



Fonctionnalités

1. Un boîtier en aluminium consiste en un élément de résistance de type bobine en alliage métallique assemblé dans un boîtier en aluminium.

2.Après l'anodisation à haute température, l'enceinte est remplie d'une pâte de ciment spéciale ininflammable et après durcissement.L'isolation est appliquée par un processus à haute température.

3. Puisque ce composant est intégré dans le ciment résistant à la chaleur, il n'est pas affecté par la force mécanique externe et les environnements poussiéreux.



spécification

Caractéristiques de performances
Test Conditions d'essai Résultats des tests
Tolérance de résistance Tension d'essai ≤3V, température ambiante 25℃ B---D---F---G---J--K
Coefficients de température R0 : Température ambiante (T0) Valeur de résistance
R1 : Température ambiante T0+100℃(T1)Valeur de résistance
±100~±250PPM/℃
Charge nominale 40 ℃, tension nominale, 1 heure △R≤±(3%+0.1Ω)
Surcharge de courte durée 5 fois la puissance nominale pendant 10 s ; 10 fois la puissance nominale pendant 5 s ; 25 fois la puissance nominale pendant 1 s △R≤±(2%+0.1Ω)
Tension de tenue diélectrique 2 fois la tension d'alimentation nominale + 1kv AC 60s (avec mise à la terre), courant de fuite 2,5mA ;
2 fois la tension d'alimentation nominale + 2kv AC 60s (avec mise à la terre), courant de fuite 2,5mA ;
△R≤±(0.1%+0.05Ω)
La resistance d'isolement 1000V CC 50M-1000MΩ1Min
Résistance à la traction terminale

diamètre du fil ≤1,5 ​​avec 20N, diamètre du fil ≥1,5 avec 40N,
tension aux bornes 20N
Extrémité en cuivre/extrémité en acier inoxydable, 40N

Non désactivé
Résistance aux vibrations 1,5 mm, 10-55-10 Hz, toutes les 2 heures Aucun dommage, pas d'arrêt
Durée de vie de la charge à la tension nominale, 90 min "On", 30 min "Off", total 500 heures △R≤±(3%+0.1Ω)
Choc thermique À 30℃, 30min,-55℃, 15min △R≤±(0.5%+0.1Ω)
Résistance à l'humidité Temp. : 40±2℃, humidité : 90%-95%.240hours △R≤±(3%+0.1Ω)
Essais de résistance à basse température stocker à -65℃±3℃ pendant 2H △R≤±(1%+0.1Ω)
Essais de résistance à haute température stocker à 70 ℃ ± 2 ℃ pendant 16h, connecter le circuit CC de tension nominale pendant 1 s △R≤±(1%+0.1Ω)
Ininflammabilité 10 fois la puissance nominale, mise sous tension pendant 5 s sans combustion



Applications

Largement utilisé dans le convertisseur de fréquence, l'ascenseur, le levage, le navire, l'énergie électrique, le soudage, l'alimentation électrique, l'industrie militaire, l'aviation, la production d'énergie éolienne, la production d'énergie solaire, l'équipement d'automatisation, le système ferroviaire et d'autres industries, et peut être transformé en bancs de charge selon aux demandes des clients.

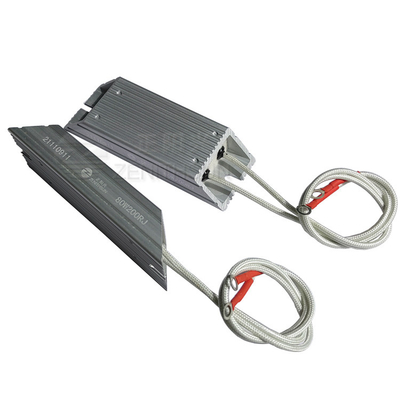

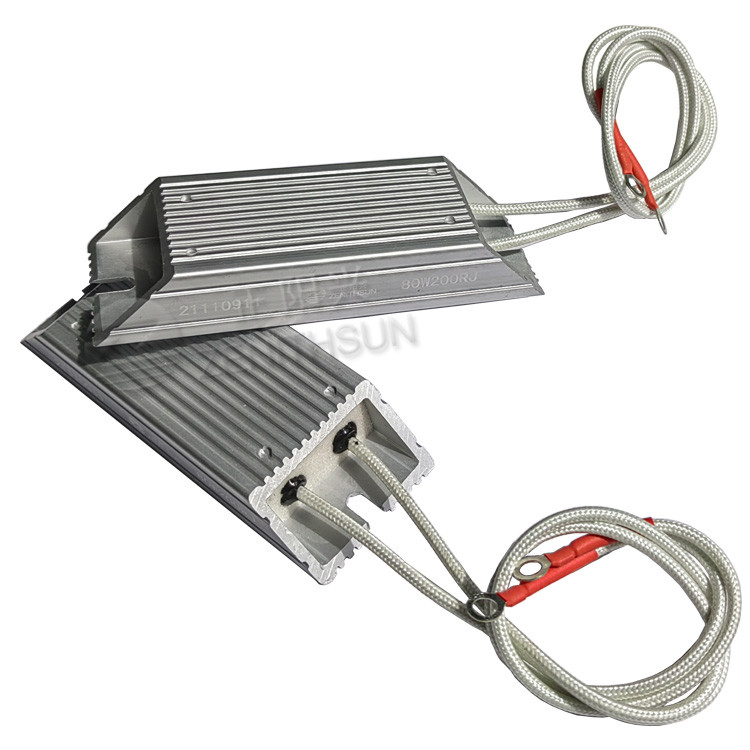

Image des produits



Boîtier en métal de puissance de freinage de résistance de bobinage de fil en aluminium 100W 0
