La haute précision a fixé la résistance de film métallique de la résistance à couche 1/8W 3W MF,

Résistance de film métallique de MF, résistance de haute précision, 1/8W à 3W

Structure :

Les résistances 1.ZENITHSUN de film métallique est une couche mince en métal qui est pulvérisée (métallisation sous vide) sur une pureté cylindrique et grande, noyau en céramique. Le métal déposé est artificiellement vieilli en le gardant pendant une longue période à une basse température. Ceci a comme conséquence une meilleure exactitude pour la résistance. Le matériel de résistance est souvent chrome de nickel (NiCr), mais pour des applications spéciales d'autres alliages sont employés, comme l'étain et l'antimoine, l'or avec le platine, et la nitrure de tantale.
2.On les deux extrémités de couverture de film métallique en métal de ZENITHSUN a est pressé avec les avances de connexion.
3.The a désiré la résistance est réalisé en coupant une fente formée en spirale dans la couche mince en métal.
La résistance de 4.ZENITHSUN MF est couverte de plusieurs couches de revêtement qui sont faites cuire au four individuellement. Le revêtement se protège contre l'humidité et les efforts mécaniques.
la valeur de la résistance 5.The est marquée par des bandes de code couleurs.

Caractéristique :

1.Reliability.
2.Low TCR : ±50ppm/℃ à 100ppm/℃
précision 3.High : ±0.1%, ±0.25%, ±0.5%, ±1%, ±2%, ±5% sont disponibles.
4. à faible bruit.
linéarités 5.High
coefficient de la tension 6.Low

Application :

dans des circuits où la tolérance serrée, le coefficient de basse température, et les propriétés à faible bruit sont importants, les résistances de film métallique de ZENITHSUN sont employées souvent. Les exemples des applications sont les filtres ou les montages en pont actifs.

Caractéristiques :

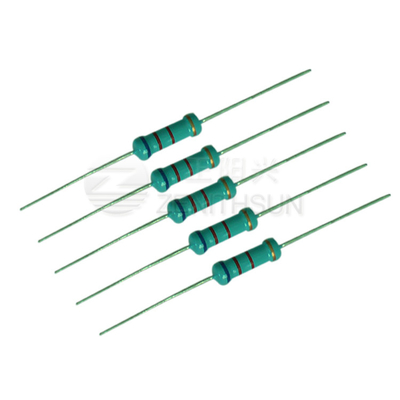

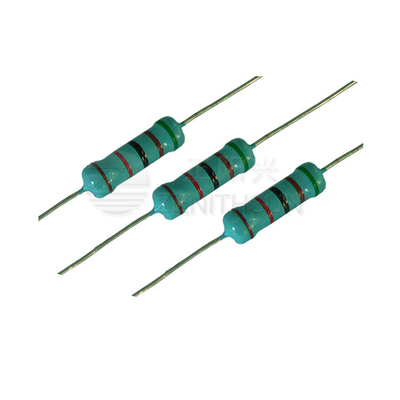

Image :
